快速温变试验箱核心技术原理与结构组成

快速温变试验箱是产品可靠性测试的核心设备，其高效温变能力，离不开精准的技术原理与合理的结构设计。本文将拆解其核心原理与各部分功能，帮你快速了解设备的工作逻辑与核心优势。

一、快速温变试验箱核心技术原理

快速温变试验箱的核心逻辑，是通过制冷、加热、空气循环三大系统协同工作，配合精准的闭环控制，实现温度快速升降与稳定管控。核心依托强制对流换热原理，让箱内空气快速循环，带动测试区域温度快速达标且均匀稳定，满足各类严苛的温变测试需求。

具体工作流程分三个阶段：升温时，加热系统产热，经风道循环均匀传递至箱内，实现快速升温；降温时，制冷系统启动，通过制冷剂相变吸热快速降温，配合风道循环避免局部温差；恒温时，控制系统根据传感器反馈，精准调控制冷、加热功率，维持温度稳定，保障测试准确。

和普通高低温试验箱相比，它的核心优势是换热效率与控温精度更高，通过优化制冷、加热功率与风道设计，温变速率可达3-15℃/min（高端设备超25℃/min），能更精准模拟产品极端温差使用场景，快速暴露潜在缺陷。

二、快速温变试验箱结构组成及各部分功能

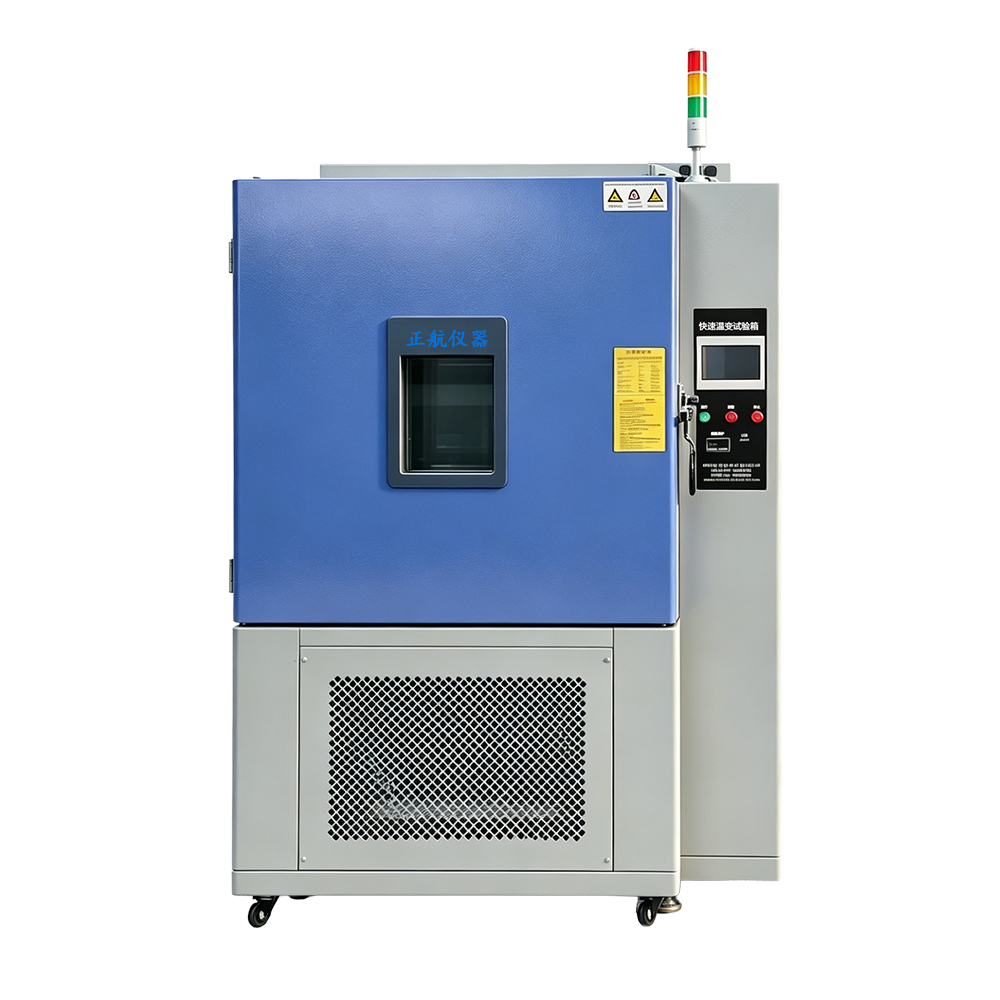

快速温变试验箱结构紧凑，主要由箱体、制冷系统、加热系统、控制系统、风道系统、传感器及辅助部件组成，各部分分工明确、协同配合，保障设备稳定运行与测试精度。

1. 箱体：设备的基础载体

箱体采用双层保温结构，内层用304不锈钢，耐腐蚀、易清洁，能抵御水汽、杂质损坏；外层为冷轧钢板喷塑，美观耐用；中间填充高密度保温材料，减少热量流失、降低能耗。箱体还配有密封门、观察窗，方便观察测试过程，同时保证箱内密封性。

2. 制冷系统：实现快速降温的核心

制冷系统是快速降温的关键，多采用复叠式制冷循环，由压缩机、冷凝器、蒸发器、节流装置和制冷剂组成。压缩机压缩制冷剂蒸汽提升压力温度，冷凝器将其冷却为液态，液态制冷剂经节流降压后进入蒸发器，吸收箱内热量蒸发，实现快速降温，能高效满足快速温变的低温需求。

3. 加热系统：保障快速升温的关键

加热系统以镍铬合金加热器为核心，升温快、控温准、寿命长。工作时将电能转化为热能，经风道循环快速传递至箱内各处，实现快速升温。同时配备过载保护，避免温度过高损坏设备和测试样品，保障测试安全。

4. 控制系统：设备的“大脑”

控制系统相当于设备的“大脑”，以 PLC 或智能温控仪表为核心，搭配操作面板、数据采集模块。它接收传感器反馈的温湿度数据，对比设定参数后，精准调控制冷、加热功率，控制温变速率与稳定性，还能实现参数设定、数据显示、故障报警等功能，方便操作人员管控测试过程。

5. 风道系统：保障温度均匀性的核心

风道系统由风机、风道、导流板组成，核心作用是通过风机强制气流循环，将冷量或热量均匀传递至箱内各处，避免温度分层、局部温差过大。导流板可调整气流方向，优化温度分布，确保测试样品均匀接触设定温变环境，提升测试数据准确性。

6. 传感器：数据采集的关键部件

传感器是数据采集核心，多采用高精度 PT100温湿度传感器，精度高、响应快、稳定性强。它实时采集箱内温湿度数据并反馈给控制系统，为调控提供精准依据。建议每3个月校准一次，确保数据准确，避免测试结果失效。

7. 辅助部件：保障设备稳定运行

辅助部件包括密封件、排水系统、安全保护装置等。密封件保障箱体密封，减少冷量、热量流失；排水系统排出测试产生的冷凝水，防止积水影响设备运行；安全保护装置（超温、过载、漏电保护等）可在设备异常时及时停机，保障设备与操作人员安全。

三、总结

快速温变试验箱的高效温变、精准控温，离不开多系统协同联动与合理的结构设计。各部分各司其职、协同工作，保障设备稳定运行与测试精度，成为电子、半导体、新能源等行业产品可靠性测试的核心利器。了解其原理与结构，既能更好地使用设备，也能为选型、维护提供有力支撑。）
